M12 电缆接头针脚定义：差分信号引脚配置里的 “传输密码”

在工业以太网、机器视觉这类需要高速数据传输的场景中，常遇到工程师疑惑 “为什么同样是 M12 接头，传数据时有的稳定有的总丢包”—— 问题往往藏在差分信号的针脚配置里。作为在连接器领域摸爬滚打 18 年的德索人，我们见过不少因针脚定义错配导致的故障：某汽车生产线，把差分信号接在普通信号引脚，机器视觉图像频繁卡顿；某物流分拣系统，因引脚极性接反，以太网数据传输误码率飙升。今天就从实际应用出发，跟大家拆解 M12 电缆接头差分信号的针脚定义逻辑，以及德索如何通过精准配置守住 “高速传输” 的关键防线。

一、先搞懂核心：为什么差分信号需要专属针脚配置？

• 抗干扰需要 “对称布局”：差分信号的两个引脚（比如正信号 +、负信号 -）必须相邻且间距固定，这样外部电磁干扰会 “同时作用于两个引脚”，通过差分电路抵消，若引脚间距不均，干扰无法完全抵消，就会导致信号失真。之前有个客户自己接 M12 接头，把差分引脚隔了一个针位，结果车间里的变频器一启动，数据就断了，重新按对称布局接线后立马恢复稳定。
• 极性不能反：“正”“负” 错接直接影响传输：差分信号有明确的极性定义，若把正信号接在负引脚、负信号接在正引脚，虽然不会烧设备，但会导致信号 “反向”，接收端无法识别数据。我们曾遇到某智能仓储项目，因施工时极性接反，AGV 小车的定位数据传不回中控，排查半天才发现是针脚极性弄反了。

二、主流编码差分信号针脚配置：这几种场景最常用

• D 编码（以太网常用）：4 引脚和 8 引脚是主流，4 引脚主要传 100Mbps 快速以太网，针脚 1=TX+（正信号）、针脚 2=TX-（负信号）、针脚 3=RX+（正信号）、针脚 4=RX-（负信号）；8 引脚可传 1000Mbps 千兆以太网，除了 4 组差分信号，还预留了供电引脚。德索 D 编码接头会在外壳标注 “TX/RX” 极性，之前有个机器视觉客户，用我们的 8 引脚 D 编码接头传 4K 图像，因为引脚标注清晰，施工时没出现接错的情况，数据传输延迟稳定在 10ms 以内。
• X 编码（高速以太网专用）：专为 10Gbps 以太网设计，8 引脚全用于差分信号，分成 4 组（TX1±、TX2±、RX1±、RX2±），针脚间距比 D 编码更精密，能减少高频信号的串扰。某数据中心机房用我们的 X 编码接头连接工业交换机，在 24 小时满负荷传输下，误码率控制在 0.0001% 以下，远低于行业常规的 0.001%。
• B 编码（PROFIBUS 总线）：虽然主要用于总线通信，但部分场景也传差分信号，4 引脚配置为：针脚 1=DATA+（正信号）、针脚 2=GND（接地）、针脚 3=DATA-（负信号）、针脚 4=VCC（供电）。这里要注意，B 编码的接地引脚必须接好，否则差分信号的抗干扰能力会大幅下降 —— 某化工车间曾因接地引脚虚接，PROFIBUS 总线频繁断连，重新加固接地后，故障频率从每天 5 次降到每月 1 次。

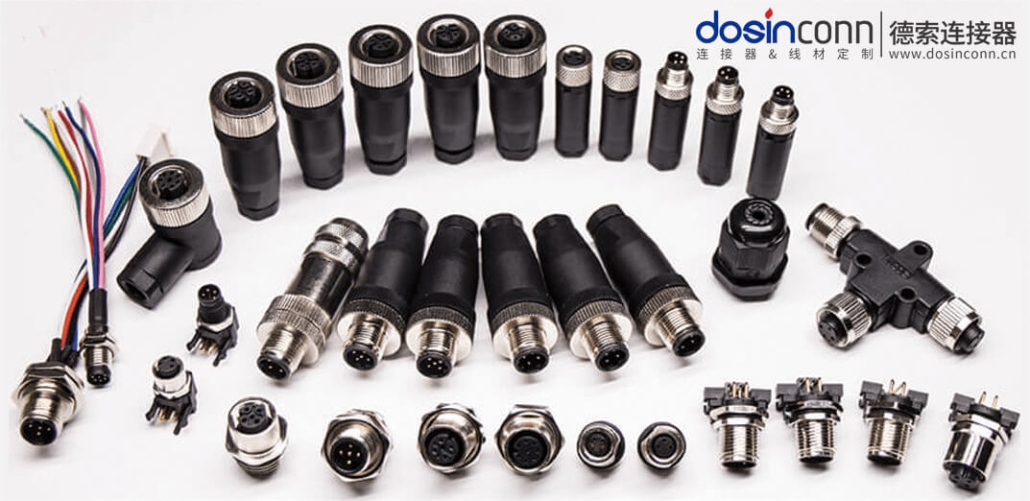

三、德索的配置优势：从 “标注” 到 “工艺”，避免踩坑

• 清晰标注：让施工员 “一眼看明白”：德索 M12 电缆接头的外壳和接线端子上，都会用激光刻蚀 “信号极性”（如 TX+、RX-）和 “引脚编号”，即使在昏暗的车间里，也能看清标注。之前有个水电厂客户反馈，之前用的接头没标注，施工时要反复查手册，换我们的产品后，接线效率提升了 40%。
• 预接成品：减少现场接线错误：针对批量项目，我们提供预接好的 M12 电缆接头 —— 工厂里按标准配置焊好引脚，做好绝缘处理，客户拿到手直接插就行。某汽车焊装车间用了我们 2000 多个预接 D 编码接头，整个项目下来，没出现一次因针脚接错导致的故障，比他们之前现场接线的项目节省了一周工期。
• 定制测试：确保配置适配场景：如果客户不确定用哪种针脚配置，我们可以根据传输协议（如 Profinet、EtherNet/IP）和速率，提供定制配置方案，还能免费做信号测试。之前有个机器人客户要传高频控制信号，我们为其定制了 B 编码差分配置，测试时模拟车间电磁环境，信号衰减率控制在 5% 以内，完全满足他们的需求。
