M12 连接器选型全指南：高频与低速应用的型号选择差异

“工业传感器连线总断连，换了 M12 接头仍频繁报错？高频设备用普通 M12 接头，信号衰减严重导致数据传输丢包？” 在工业自动化与高频通信场景中，新手常因忽视 M12 连接器 “高频与低速应用的性能差异”，陷入 “能插上却不好用” 的困境 —— 实则 M12 连接器并非通用接头，而是需根据传输速率、环境条件针对性选型，高频应用（如 5G 工业网关）与低速应用（如温湿度传感器）的型号选择逻辑截然不同，错选会直接影响设备稳定性。

很多人误以为 “M12 连接器只要接口匹配就能用”，却忽视其在阻抗匹配、传输带宽、屏蔽效能上的设计差异。事实上，M12 连接器通过 “锁合方式、芯数、屏蔽结构、阻抗设计” 的差异化组合，适配从低速模拟信号（如 4-20mA 电流信号）到高频数字信号（如 10Gbps 以太网信号）的全场景需求，是工业自动化、车载电子、通信设备的 “连接核心”。本文将从 “高频与低速 M12 连接器的核心差异”“选型关键维度”“典型场景选型案例” 三大板块，拆解 M12 连接器的选型逻辑，帮你避开错选陷阱。

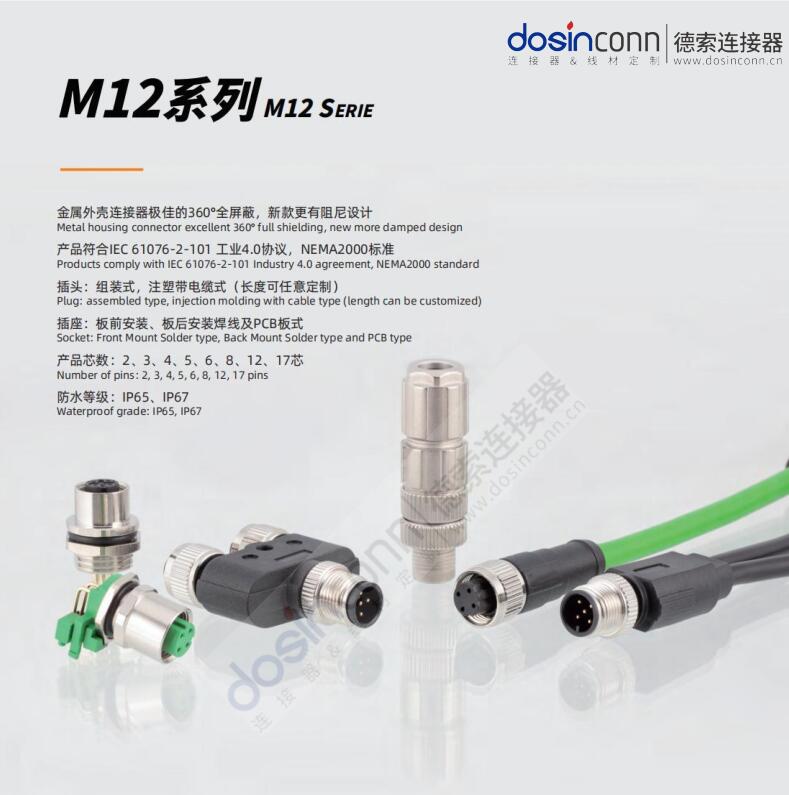

一、高频与低速 M12 连接器：核心差异解析

M12 连接器按 “传输性能” 可分为 “低速型”（适配≤100Mbps 传输速率，如传感器、执行器）与 “高频型”（适配≥1Gbps 传输速率，如工业以太网、5G 设备），二者在结构设计、电气参数、材料选择上存在本质差异，直接决定适配场景。

1. 核心参数对比：从传输到环境耐受

对比维度	低速 M12 连接器（如 A 编码、B 编码）	高频 M12 连接器（如 D 编码、X 编码）	差异核心原因
传输速率与带宽	最高 100Mbps，带宽≤100MHz（适配 RS485、模拟信号）	最高 10Gbps，带宽≥1GHz（适配千兆 / 万兆以太网、5G）	高频型采用阻抗匹配设计，低速型无带宽优化
阻抗设计	无固定阻抗（或阻抗波动 ±10Ω）	固定 50Ω/100Ω（以太网常用 100Ω），偏差≤5%	高频信号需阻抗稳定防反射，低速信号无要求
屏蔽效能	单屏蔽（或无屏蔽），屏蔽效能≤40dB@1GHz	双屏蔽（内屏蔽层 + 外编织网），屏蔽效能≥80dB@1GHz	高频易受干扰，需强化屏蔽；低速抗干扰需求低
插入损耗	≤1dB@100MHz	≤0.5dB@1GHz、≤1.2dB@10GHz	高频型用低损耗材料，减少信号衰减
锁合方式	螺纹锁合（扭矩 0.5-0.8N・m）	螺纹锁合 + 防松结构（扭矩 0.8-1.2N・m）	高频设备多在振动环境，需防松保障连接

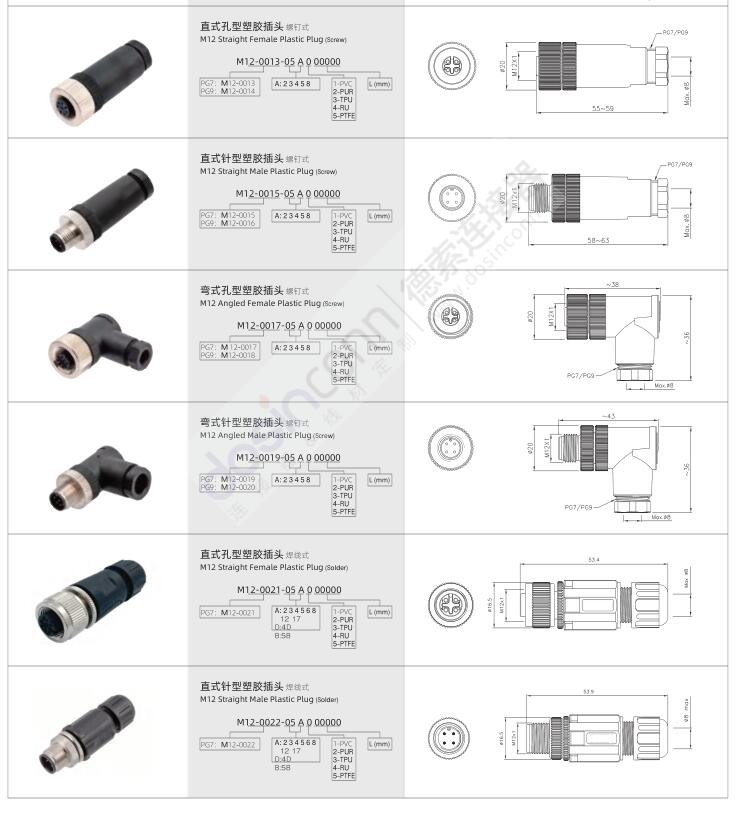

2. 结构与材料差异：适配不同性能需求

低速 M12 连接器：以 “低成本、基础可靠性” 为核心，结构简单：
- 绝缘层：用普通 PA66 塑料（介损 tanδ≤0.01@100MHz），无需高频优化；
- 内导体：用黄铜镀镍（镀层厚度 1-2μm），满足低速信号导电需求；
- 外壳：用工程塑料（如 PBT），防护等级 IP67（部分 IP65），适配干燥、低振动环境（如车间控制柜内）。
高频 M12 连接器：以 “高频性能、抗干扰” 为核心，结构复杂：
- 绝缘层：用低介损 PTFE/PEEK 材料（tanδ≤0.002@1GHz），减少高频信号介损；
- 内导体：用高纯度黄铜镀金（镀层厚度 3-5μm），降低接触电阻与信号损耗；
- 外壳：用金属屏蔽壳 + 塑料外套，双屏蔽结构（内屏蔽层隔绝内部串扰，外编织网阻挡外部干扰），防护等级 IP67/IP68，适配高振动（如机器人手臂）、潮湿环境（如户外基站）。

二、M12 连接器选型：4 个关键维度

无论高频还是低速应用，M12 连接器选型需围绕 “编码类型、传输需求、环境条件、安装适配” 四大维度，每个维度的选择直接影响连接可靠性，新手需逐一确认需求后再选型。

1. 第一步：确定编码类型 —— 防错插与场景适配

M12 连接器通过 “编码”（外壳凸起位置差异）实现防错插，不同编码对应不同应用场景，高频与低速应用的编码选择有明确区分：

编码类型	适配场景	传输速率上限	芯数常见规格	核心特点
A 编码	低速模拟信号（如传感器、4-20mA 信号）	100Mbps	3 芯、4 芯、5 芯	无屏蔽，成本低，适配干燥环境
B 编码	低速数据信号（如 RS485、CAN 总线）	100Mbps	4 芯、5 芯	单屏蔽，抗干扰略强于 A 编码
D 编码	高频数据信号（如千兆以太网、Profinet）	1Gbps	4 芯、8 芯	双屏蔽，阻抗 100Ω，适配工业以太网
X 编码	超高频数据信号（如万兆以太网、5G）	10Gbps	8 芯	双屏蔽 + 精密结构，阻抗 100Ω，低损耗
S 编码	电源 + 信号混合传输（如传感器供电 + 数据）	100Mbps	4 芯、6 芯	分腔设计，避免电源干扰信号

选型要点：编码不可混用，例如 A 编码接头无法插入 D 编码插座，需根据信号类型（模拟 / 数字、低速 / 高频）确定编码 —— 低速模拟信号选 A 编码，千兆以太网选 D 编码，万兆信号选 X 编码。

2. 第二步：匹配传输需求 —— 速率、阻抗与信号类型

传输需求是区分高频与低速选型的核心，需明确 3 个参数：

传输速率：≤100Mbps 选低速型（A/B 编码），≥1Gbps 选高频型（D/X 编码），例如车间温湿度传感器（传输速率≤1Mbps）用 A 编码，工业万兆交换机（10Gbps）用 X 编码；
阻抗要求：高频数字信号（如以太网）需固定阻抗，100Ω 适配差分信号（以太网、Profinet），50Ω 适配射频信号（5G 设备）；低速信号无阻抗要求，无需关注；
信号类型：模拟信号（如压力传感器）选无屏蔽 / 单屏蔽低速型，数字高频信号（如工业以太网）选双屏蔽高频型，避免信号串扰。

3. 第三步：适配环境条件 —— 防护、温度与振动

环境条件决定连接器的 “耐用性”，需根据安装场景确认 3 个指标：

防护等级：干燥室内（如控制柜）选 IP65/IP67，潮湿 / 户外（如雨水、油污环境）选 IP68，例如汽车生产线的机器人接头（油污 + 水淋）需 IP68；
温度范围：常规工业环境（-20℃-85℃）选普通型，高温环境（如发动机舱、烤箱附近，-40℃-125℃）选耐高温型（外壳用 PPS 材料），低温环境（如冷库，-40℃-60℃）选耐低温型（绝缘层用耐低温橡胶）；
振动等级：低振动（如固定设备）选普通锁合，高振动（如机器人手臂、车载设备）选防松锁合（带防松螺母或卡扣），避免振动导致接头松动。

4. 第四步：确认安装适配 —— 芯数、线缆与空间

安装适配需结合设备接口与现场空间，避免 “能传输却装不下” 的问题：

芯数选择：根据信号数量确定，如单路传感器（1 路信号）选 3 芯，差分信号（如 RS485）选 4 芯，以太网（4 对差分信号）选 8 芯；
线缆适配：高频型需搭配屏蔽线缆（如 CAT6A 屏蔽网线），低速型可搭配非屏蔽线缆，线缆外径需与接头孔径匹配（如 M12 接头适配线缆外径 4-8mm）；
空间适配：狭小空间（如设备内部）选小型化 M12（如 Mini M12，直径比普通型小 20%），户外安装选带防水线缆接头的型号，确保线缆与接头过渡处密封。

三、典型场景选型案例：高频与低速的实际应用

结合具体场景理解选型逻辑，更易掌握高频与低速 M12 连接器的差异，以下为 3 个核心场景的选型案例，覆盖低速、高频、特殊环境应用。

1. 场景 1：低速应用 —— 车间温湿度传感器

需求分析：传输 4-20mA 模拟信号，速率≤1Mbps，安装在车间控制柜内（干燥、低振动，温度 – 10℃-50℃），需防错插、低成本。

选型结果：A 编码低速 M12 连接器（3 芯）；
关键参数：防护等级 IP67，单屏蔽，内导体黄铜镀镍，绝缘层 PA66，锁合方式普通螺纹（扭矩 0.5N・m）；
选型依据：A 编码适配低速模拟信号，3 芯满足传感器电源 + 信号需求，IP67 适配控制柜内环境，成本比高频型低 50%。

2. 场景 2：高频应用 —— 工业万兆以太网交换机

需求分析：传输 10Gbps 以太网信号，安装在机器人工作站（高振动，温度 – 20℃-70℃），需抗干扰、防松动，适配 CAT6A 屏蔽线缆。

选型结果：X 编码高频 M12 连接器（8 芯）；
关键参数：阻抗 100Ω，传输速率 10Gbps，双屏蔽（屏蔽效能≥80dB@1GHz），防护等级 IP68，防松锁合（扭矩 1.2N・m），绝缘层 PTFE，内导体黄铜镀金（5μm）；
选型依据：X 编码适配万兆高频信号，8 芯匹配 CAT6A 线缆，双屏蔽抗机器人振动干扰，IP68 防冷却液渗漏，防松锁合避免振动导致松动。

3. 场景 3：特殊环境 —— 车载 5G 模块

需求分析：传输 5G 信号（速率≥1Gbps），安装在汽车底盘（高温 – 40℃-105℃、泥水 + 振动），需耐高温、防水、抗电磁干扰。

选型结果：D 编码高频 M12 连接器（4 芯）；
关键参数：阻抗 50Ω，传输速率 1Gbps，双屏蔽（屏蔽效能≥85dB@1GHz），防护等级 IP68，耐高温外壳（PPS 材料，耐温 – 40℃-125℃），防松螺纹；
选型依据：D 编码适配车载高频信号，50Ω 阻抗匹配 5G 射频需求，双屏蔽隔绝车载电磁干扰（如发动机、高压线束），IP68 防底盘泥水，耐高温材料适配发动机舱附近高温。

四、新手常见选型误区：避开 3 个关键错误

新手选型常因 “忽视细节” 导致错选，以下 3 个误区需重点规避，避免后期连接故障。

1. 误区 1：“编码能插上就可以用，不用看类型”

绝对不可。不同编码的阻抗、屏蔽设计不同，强行混用会导致信号故障：例如将 A 编码（无屏蔽、无阻抗）接头用于 D 编码（双屏蔽、100Ω）的以太网设备，会因阻抗不匹配导致信号反射，以太网丢包率升至 30% 以上，甚至无法通信；且暴力插入会损坏编码凸起，导致接头报废。

2. 误区 2：“高频型性能好，所有场景都选高频”

过度选型会增加成本，且高频型的复杂结构在低速场景中无意义：例如用 X 编码高频接头（单价 50 元）连接低速传感器（需 A 编码，单价 10 元），虽能传输信号，但成本增加 4 倍，且高频型的双屏蔽在低速场景中无抗干扰作用，属于 “性能浪费”。

3. 误区 3：“防护等级越高越好，盲目选 IP68”

IP68 的防水性能优于 IP67，但成本更高、安装要求更严（需搭配防水线缆），非必要无需选：例如安装在干燥控制柜内的传感器，选 IP67 即可满足需求，选 IP68 会增加 20% 成本，且若线缆无防水设计，IP68 接头也无法实现全防水，属于 “过度防护”。

结语：选型核心是 “场景匹配”，而非 “性能越高越好”

M12 连接器选型的关键，是根据 “高频 / 低速需求” 匹配对应特性 —— 低速场景优先 “低成本、基础防护”（A/B 编码，IP67，单屏蔽），高频场景优先 “低损耗、强抗干扰”（D/X 编码，IP68，双屏蔽），同时结合编码、环境、安装需求综合判断。
