M16板端插座 系列连接器插座产品设计符合欧盟ROHS标准，方便用户接线 安装维修 性能稳定 高效快捷连接 高性价比,适用于各种传感器仪器仪表 电磁阀门等。
德索五金供应各种常见M16板端插座，更多未列出M16板端插座产品，请联系我们。

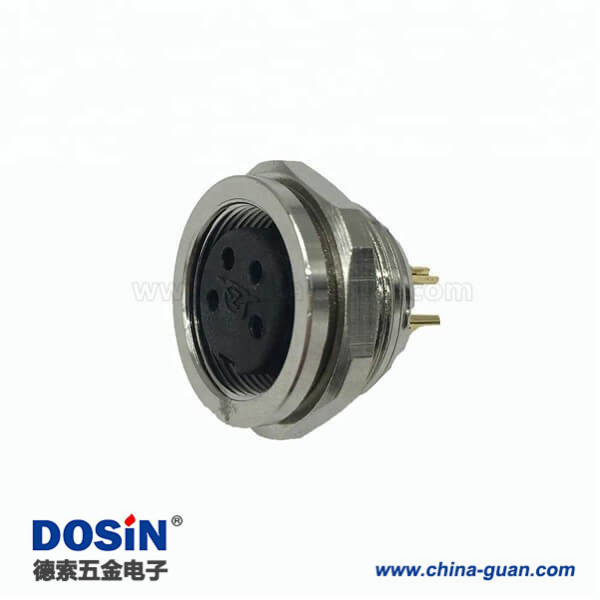

M16板端插座产品展示
直式还是弯式？GX连接器安装方式选择对设备布局的影响
何时选GX连接器？从电流、芯数、防护等级三维度快速决策
GX12 vs GX16 vs GX20：不同口径GX连接器参数对比与选型建议
GX连接器芯数怎么选？2芯到15芯适用场景全攻略
TNC-J-7装接 内针焊接 TNC公头 匹配50-7/LMR400线缆
GPS射频连接器 TNC-KY-2 TNC母头白胶注塑底座 穿墙绝缘
GPS射频连接器 TNC-50KF TNC-KF-1 TNC母头 4孔法兰固定
TNC防尘帽 TNC-J-FC 对接头起到保护防尘作用 适用母头
射频连接器TNC-K-3/TNC-K-5 匹配SYV50-3/50-5等线缆
射频连接器 TNC-C-KF-1.5 TNC母头 4孔法兰固定 0-6G
射频连接器 TNC-KYB2-1 TNC母头 匹配086/RG405等线缆
射频连接器TNC-C-J-3 TNC公头匹配RG142/SYV50-3线 6G
射频连接器 TNC-JB2 TNC公头 匹配RG405/086半柔等线缆
金属外壳+螺纹锁紧：GX航空插头的结构设计与可靠性分析
GX连接器全解析：从GX12到GX48，不同规格参数与选型要点
全铜射频连接器 TNC-J-1.5/TNC-J-3/TNC-J-5 TNC公装接
射频连接器 TNC-C-JW-3 TNC弯公头 匹配SYV50-3/RG142等
终端电阻的秘密：为什么NMEA 2000网络不稳定往往是连接器的问题？
不仅仅是插头：深入解析NMEA 2000物理层协议与连接器规范
“设备离线”怎么办？NMEA 2000连接器接触不良的快速诊断法
现场制作NMEA 2000线缆：设备工具、压接步骤与常见误区
NMEA 2000连接器终极指南：如何选择正确的电缆、端接器和T型头？
N-KFB3 法兰型母头 141 RG402线用
N-KFB2 法兰型母头 086 RG405线用
N-JB3 公头 141 RG402线用
半柔半刚线专用N型公头N-JB2匹配RG405/086线N-JB3适用RG402/141
N-C-KY-3 螺母固定型高品质版
N型母头射频连接器N-C-K-3压接型50欧姆适接RG58\142\400\SFF50-3
N-J-7D装接型免焊接头7D-FB CNT/LMR400用优质N型公头50-7 RG8
射频同轴连接器SYV50-5及5DFB用N公头N-C-J-5D内螺纹内针压接型-3
N型公头RF射频同轴连接器N-C-J-1.5适配如RG316,174,SFF50-1.5线
50欧射频连接器N型接头N-KF-1.5沉孔法兰型N母座方板N-KF-3接线型
射频接头高频N公头弯头N-C-JW-3内螺内针50-3可接RG400 RG142
加强款射频N母头50欧加长型N-KY-3 带螺母防水垫片适配RG142/400
N-C-J-3公头内螺内针50-3压接型RG58/142/400同轴线用射频连接器
50欧姆N-KF法兰方板母座终端安装N-50KY螺母固定N-KFD微带连接器
50欧姆N-KFD法兰方板母座终端安装N-50KY螺母固定微带连接器
50欧姆N-KF法兰方板母座终端安装N-50KY螺母固定N-KFD微带连接器
N-K-3N母头开窗 射频同轴连接器 适用RG58/LMR195/RG400 50-3电缆
N-K-5 全铜射频接线头 N型外螺内孔 装接式 N母头射频同轴接线头
M16板端插座产品性能展示
电气性能
| 额定电流 | 7安: 2/3/4PIN; 6A:5芯; 5A: 6/7/8/12/14/16/19/24芯 |
| 额定电压 | 200伏: 2/3/4/5/6芯; 60伏: 7/8/12/14/16/19/24芯 |
| 接触阻抗 | ≤7欧姆: 2/3/4/5/6/7/8芯; ≤10欧姆: 12/14/16/19芯; ≤12欧姆: 24芯 |
| 绝缘抗阻 | ≥1500欧姆: 2/3/4/5/6芯; ≥1000欧姆: 7/8/12/14/16/19/24芯 |
| 焊杯口孔径 | 1.0毫米: 2/3/4/5/6/7/8芯; 0.8毫米: 12/14/16/19芯; 0.6毫米: 24芯. |
| 接触体孔径 | 1.5毫米: 2/3/4/5/6/7/8芯; 1.0毫米: 12/14/16/19芯; 0.8毫米: 24芯 |
机械性能
| 插接方式 | 螺纹锁接 |
| 插拔次数 | 500次 |
| 接线方式 | 焊接 |
环境性能
| 环境温度 | -25°C to +85°C |
| IP等级 | IP67 |
