M12-P8A-GPLM12 弯针针型M12防水连接器

M12-P8A-GPLM12是一款8芯A编码、90度弯针、板后安装的针型M12防水连接器，适用于PLC IO模块、运动控制器、数据采集设备等需要多路信号传输且面板空间受限的场合。本文从技术参数、应用特点、选型要点等维度进行说明。

如需产品图纸、3D模型或批量报价，可在页面下方留言或联系德索连接器客服，24小时内提供技术资料和报价方案。

一、型号含义与结构特点

1.1 型号拆解

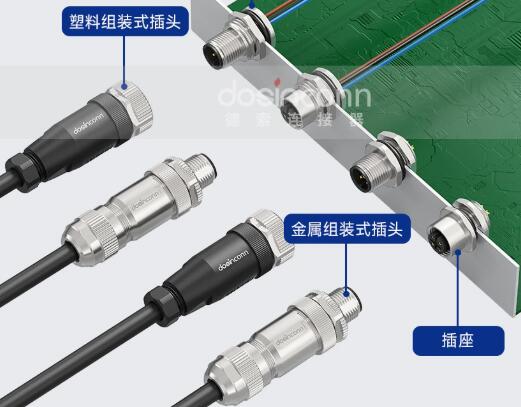

1.2 针型公头面板安装的优势

某PLC厂商生产紧凑型IO模块，原方案采用孔型母头面板安装，现场使用中发现两个问题：一是未对接的母头接口容易积灰积水，二是不同类型的线缆容易误插。

更换为M12-P8A-GPLM12针型公头后：

• 公头插芯为针式结构，未对接时不易积水积灰，户外环境适应性提升
• 公头面板+母头线缆的组合，可防止非标准线缆误插
• 弯针结构使模块内部高度降低45%，可实现更紧凑的堆叠设计
• 8芯单接口可同时传输4路数字输入+2路数字输出+2根电源
• 插拔应力由法兰承受，焊点失效率降低75%

针型公头面板安装在户外设备、振动环境、防误插要求高的场合具有明显优势。

二、全套技术参数

2.1 机械尺寸与材质

2.2 电气与可靠性参数

2.3 8芯A编码针脚分配表

三、编码对比与FAQ

3.1 8芯编码对比

3.2 FAQ选型问答

Q1：针型公头和孔型母头面板安装怎么选？
A：户外或潮湿环境选针型公头（不易积水）；防误插要求高选公头面板+母头线缆；标准传感器接口通常用母头面板。两者电气性能相同，仅结构和应用场景不同。

Q2：8芯A编码可以传输RS485吗？
A：可以。典型接法：1脚VCC、2脚GND、3脚RS485 A+、4脚RS485 B-，其余脚悬空或作他用。建议使用屏蔽双绞线，屏蔽层接7脚。

Q3：弯针焊接温度和时间是多少？
A：推荐烙铁温度320~350℃，每脚焊接时间2~3秒，使用Φ0.6mm含松香焊锡丝。避免温度过高或时间过长导致绝缘体变形。

Q4：板后安装和板前安装的防水效果一样吗？
A：板后安装的防水圈在面板正面压紧，防水效果更好，且正面外观整洁。板前安装的防水圈在背面，安装更方便但正面有法兰凸起。IP67等级两者均可达到。

Q5：可以提供PCB封装吗？
A：可以。德索连接器可提供Altium Designer格式的PCB封装库，包括弯针焊盘位置、板框开孔、禁布区等，联系客服免费获取。

四、常见故障与解决方案

五、德索定制与线束能力

德索连接器是专业的M系列圆形连接器生产制造商，拥有20000平米现代化厂房，通过ISO9001、IATF16949、ISO14001三项体系认证，从产品设计到线束加工全流程自主完成。

针对8芯弯针M12可提供：芯数定制（3~17芯）、成品线束加工（一端/双端连接器）、线材选择（PVC/PUR/TPU）、屏蔽选项、针脚定义定制、颜色定制。

所有产品出厂前100%通断测试、绝缘电阻测试、耐压测试，确保质量可靠。

六、询价与图纸下载

如需获取M12-P8A-GPLM12的产品图纸（PDF/STEP）、PCB封装库或批量报价，请页面底部留言（注明”料号+数量+定制需求”）或联系德索连接器客服，24小时内回复。

德索连接器支持小批量打样（3~7天）和大批量生产（15~25天），专业M系列连接器制造商，从连接器到成品线束一站式供应。
