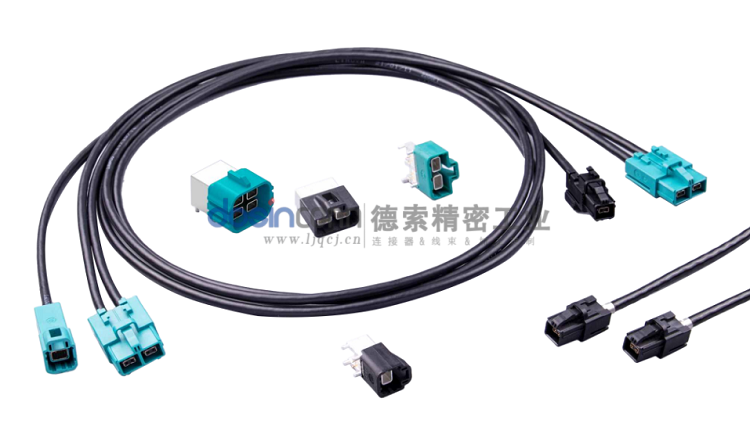

在汽车智能网联与高速工业通信中，HSD连接器承担着传输数十亿比特（Gbps）高速数字信号的关键任务。由于传输频率极高，任何微小的阻抗不连续或接触不良，都会在线路中引发严重的信号反射和眼图恶化，进而导致车载自动驾驶感知失灵或多媒体系统黑屏。因此，严苛的测试验证是保障HSD连接器及线束组件可靠性的核心防线。作为专业的互连方案提供商，德索精密工业今天将为您全面梳理HSD连接器的核心测试项目与质量检测流程。

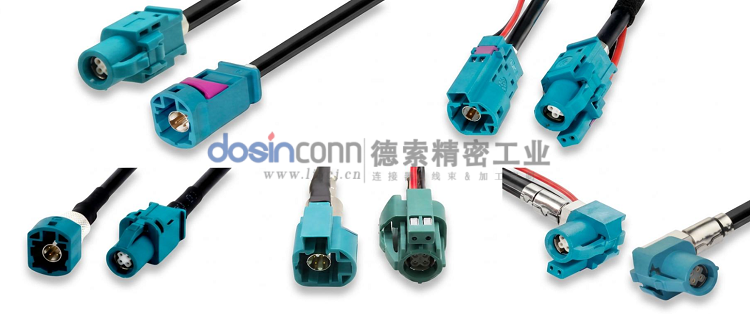

一、 HSD连接器测试的四大维度体系
为了确保HSD连接器在复杂的车载或工业全生命周期内万无一失，专业的质量检测流程通常涵盖以下四个维度：电气性能测试、高频射频/信号完整性测试、机械性能测试以及环境可靠性测试。
二、 核心测试项目详解
1. 高频信号完整性与射频测试
这是评估HSD连接器性能的核心。测试仪器通常采用高精度矢量网络分析仪（VNA）和高速实时示波器：
- 特性阻抗测试：严格测试差分对在100Ω系统下的阻抗匹配度，防止阻抗突变引发信号反射。
- 回波损耗 与 插入损耗 ：测量高频信号在传输过程中的能量衰减与反射情况。
- 眼图测试 ：在大速率数据流下评估信号质量，观察眼图的开盘度、抖动及噪声容限，确保数据传输误码率降到最低。
- 串扰测试：评估多路差分对在密集排列时，相邻通道之间的电磁干扰耦合程度。
2. 基础电气性能测试
- 接触电阻 ：测量端子接触面的微观电阻，优质的HSD端子接触电阻极小且极其稳定。
- 绝缘电阻与耐电压：测试绝缘体材料在高压下的抗击穿能力，防止漏电短路。
3. 机械性能测试
- 插拔力与保持力测试：评估连接器在频繁插拔过程中的手感、磨损度以及锁定机构的最大抗拉脱力。
- 机械寿命验证：模拟用户在全生命周期内的反复插拔动作（通常要求数十次到上百次不失效）。
4. 环境与可靠性测试
- 温湿度循环与热冲击：将连接器置于-40°C至+105°C（或更高）的极端高低温交替环境中，检验材料热胀冷缩后的密封与电学性能。
- 随机振动与机械冲击：模拟车辆在颠簸路面行驶时产生的长期高频振动，确保不会发生瞬间断连。
- 盐雾腐蚀测试：检验金属外壳与电镀层的抗腐蚀能力，防止在沿海或潮湿环境下生锈。
三、 HSD测试项目与常规连接器对比速查表
| 测试维度 | 传统低频连接器测试 | HSD 高速连接器严苛测试 |
|---|---|---|
| 电学核心指标 | 仅测直流导通与耐压 | 100Ω 差分阻抗、回波损耗、眼图全检 |
| 测试设备要求 | 万用表、耐压测试仪 | 矢量网络分析仪(VNA)、高带宽示波器 |
| 环境考核标准 | 常规温湿度与基础振动 | 严苛的车规级 DV/PV 全套环境与振动验证 |
| 对制造工艺的反馈 | 发现断路或短路 | 精准定位微米级结构变形与屏蔽漏洞 |
四、 给采购与工程团队的验货建议
对于采购和工程质量管理人员而言，在评估供应商时，不仅要看其是否有成品，更要核实其实验室是否具备上述高频及环境可靠性检测能力：
- 核查测试报告（Test Report）：要求供应商提供具备CNAS资质实验室出具的完整型式试验报告（包括眼图与阻抗曲线）。
- 关注抽检机制：在大货量产阶段，必须确保工厂具备全自动的在线电气及高频筛选能力，杜绝不良品流向客户端。
科学、系统、全方位的测试流程，不仅是对产品质量的把关，更是对终端系统安全运行的坚实承诺。
