在新能源汽车（NEV）的电气架构中，高压系统如同人体的主动脉，承载着300V甚至800V以上的超高电压。作为德索精密工业的工程师，我们深知高压连接器在这一系统中的关键角色——它们不仅是电能传输的节点，更是确保整车电气安全与电磁兼容（EMC）的第一道防线。本文将通过一份详尽的“高压连接器分布图”，带您深度解析PDU、电池包、电机及空调压缩机等核心环节的接口技术奥秘。

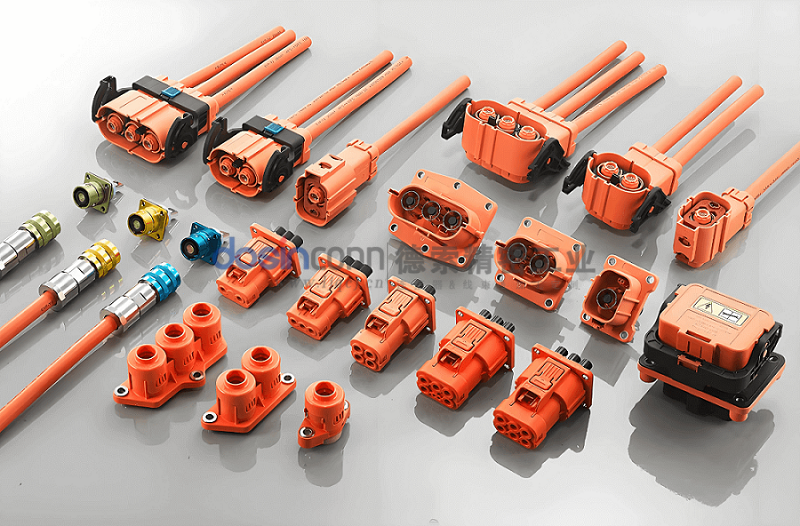

一、 能量源头：动力电池包（Battery Pack）接口
动力电池包是整车的能量核心，其连接器通常位于电池包前端或侧面。由于电池包输出电流极大（可达200A-500A），这里的连接器设计要求极为苛刻。
- 主要接口： 包含高压正负极主输出、BMS（电池管理系统）信号接口及MSD（手动维修开关）。
- 核心要求： 大载流量、具备优秀的密封等级（IP68）以及抗振动性能。为了防止带电插拔产生电弧，电池包接口必须集成高压互锁（HVIL）回路。
二、 电力中枢：PDU（高压配电箱）分布逻辑
PDU相当于整车高压电能的“交通警察”，它将来自电池包的直流电分配给各个高压用电终端。因此，PDU是整车高压连接器最密集的区域。
PDU常见接口配置：
- 电池输入接口： 承载主能量流入。
- 电机控制器接口： 输出大功率直流电。
- 快充/慢充接口： 连接外部充电桩。
- 辅助设备接口： 包括空调压缩机、PTC加热器、DC/DC变换器等。
三、 动力输出：驱动电机控制器（MCU）接口
驱动电机与控制器的连接器负责将直流电转化为三相交流电，驱动汽车行驶。这里的环境最为恶劣，面临剧烈的振动和高温挑战。
| 接口类型 | 技术特征 | 德索选型建议 |
|---|---|---|
| DC输入端 | 双芯/两路高压直流 | 防呆设计，强化EMC屏蔽 |
| 三相AC输出 | 三芯/大电流/高频率 | 360°全屏蔽结构，抑制电磁干扰 |
| 反馈接口 | 旋变/温度信号 | 高可靠性信号连接，抗干扰强 |
四、 环境控制：空调压缩机与PTC加热器接口
虽然空调压缩机和PTC属于辅助高压部件，但其接口设计同样不可马虎。由于这类部件功率相对较小，通常采用小直径（如2.4mm或3.6mm触点）的高压连接器。
- 防错逻辑： 在PDU分配端，为了避免将空调接口误插入PTC接口，通常会利用W/X/Y/Z键位旋转角度进行物理防误插。
- 轻量化： FPT系列等金属或高性能工程塑料连接器常被用于此类接口，以在保证防护等级的同时减轻车重。

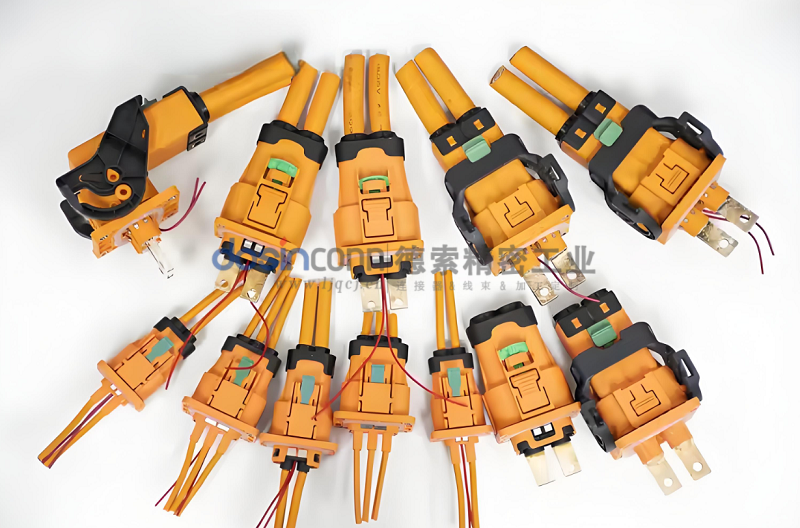

五、 关键安全标准：HVIL与屏蔽连续性
在所有高压连接器的分布中，有两个共同的技术指标：
1. 高压互锁 (HVIL)： 确保连接器在未完全锁紧或非法拔出时，低压回路先断开，从而触发控制系统关断高压，防止操作人员触电。
2. 360°屏蔽： 新能源汽车内部电磁环境复杂，驱动电机产生的谐波干扰极大。德索精密工业生产的连接器均采用全金属外壳或内衬屏蔽层，确保屏蔽连续性，防止干扰影响车载通信。
