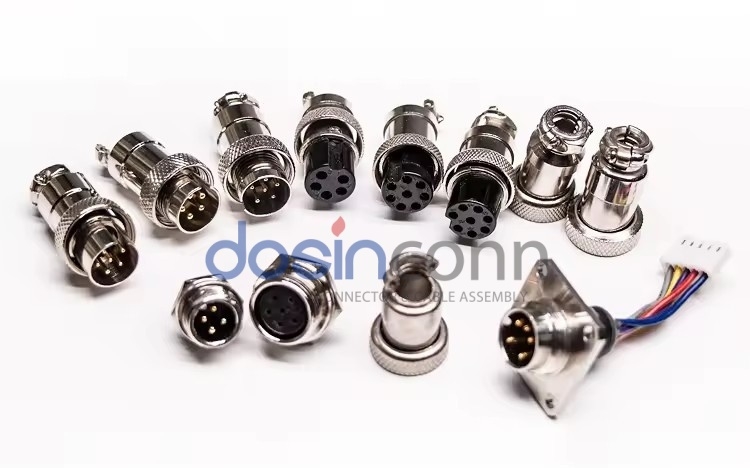

当你翻开 GX 系列航空插头的选型手册，密密麻麻的针脚排布往往让人瞬间产生“选择困难症”。从最简单的 2 芯到复杂的 15 芯，同一个 GX16 外壳下，芯数的不同直接决定了它是传输“能量”还是传输“智慧”。德索精密工业 经常接到客户的咨询：“我这个设备用 4 芯够吗？”或者“多留几芯备用是不是更好？”其实，芯数选择不仅仅是数数那么简单，它关乎到电流降额、线径适配以及信号干扰等一系列底层工程问题。今天，我们就用这篇“全攻略”，帮你彻底理清 2 芯到 15 芯的应用逻辑。
一、 2芯 – 4芯：动力传输的“重型坦克”
在这个芯数区间，针脚通常较粗，主要任务是搬运电流。因为针脚少，每个触点可以分到的物理空间最大，散热性能也最好。
- 典型应用： 直流电源输入、小型交流电机供电、大功率照明系统。
- 选型建议： 如果你的设备需要通过超过 5A 的电流，优先考虑 2-3 芯规格。针脚越少，单针载流量越高。
- 避坑指南： 2 芯通常用于正负极，3 芯则多出一个地线位（PE），为了生产安全，建议涉及强电的应用首选 3 芯。
二、 5芯 – 8芯：全能型的“黄金搭档”
这是工业自动化领域最常用的区间。它能同时处理简单的动力输出和基础的反馈信号，是典型的“复合型选手”。
- 典型应用： 步进电机驱动（通常 4-6 芯）、带编码器的传感器、音视频多路传输。
- 选型建议： 当你需要“电源 + 信号”混合传输时，5-8 芯非常理想。例如，用 2 芯供电，剩下的芯数跑数据反馈。
- 专业提醒： 随着芯数增加，单针的承载电流会显著下降。在 8 芯规格下，单针电流通常需严格控制在 3A 以下，以防热堆积。
三、 9芯 – 15芯：复杂系统的“神经中枢”
到了这个芯数，针脚变得非常细密。它们不再适合跑动力电流，而是专门为多路逻辑信号、复杂传感网和并行总线设计的。
- 典型应用： PLC 控制接口、多路工业相机信号、复杂的数控机床操作面板。
- 选型建议： 适合低电压、低电流的逻辑电平传输。由于针脚密集，接线时对焊接工艺要求极高，建议配合精密的屏蔽线使用。
- 性能预警： 15 芯的 GX 连接器对电磁干扰较敏感，如果传输高速数据，务必确保连接器金属外壳实现 360 度接地。
四、 GX连接器芯数与电流承载对照表（以GX16为例）
| 芯数区间 | 建议单针电流 | 核心应用逻辑 | 德索推荐适配线径 |
|---|---|---|---|
| 2芯 – 4芯 | 7A – 10A | 大电流、低压/高压动力传输 | 0.75mm² – 1.5mm² |
| 5芯 – 8芯 | 3A – 5A | 中等负载、动力与信号混合 | 0.3mm² – 0.5mm² |
| 9芯 – 15芯 | 1A – 2A | 多路低功耗信号、复杂逻辑控制 | 0.1mm² – 0.2mm² |
德索工程师的“终极选型法则”：1. 预留 20% 冗余： 如果你的设计刚好需要 4 芯，建议选 5 芯或 6 芯。多出的芯数既可以在未来升级功能，也能在某个针脚损坏时作为紧急互换使用。
2. 注意降额系数： 连接器的总发热量等于所有针脚发热的总和。芯数越多，单针的工作电流应离其极限值越远。
3. 检查线缆外径： 15 芯的电缆通常很粗，务必确认你选的 GX 连接器尾部的出线孔直径（夹线范围）能否吞得下这根大线。
