在波涛汹涌的海面上，GPS、鱼探仪、发动机数据和自动舵之间的通信不容有失。NMEA 2000 作为现代船舶电子设备的“标准语言”，其核心就在于那条被称为“主干（Backbone）”的物理布线系统。虽然 NMEA 2000 宣称是“即插即用”的，但如果电缆规格选错、端接器缺失或 T 型头布局不合理，你的显示器上很快就会出现“数据丢失”或“设备未找到”的警告。德索精密工业作为专业的互连方案供应商，将为您揭开硬件选型的面纱，协助您构建一个坚不可摧的海洋数据网络。

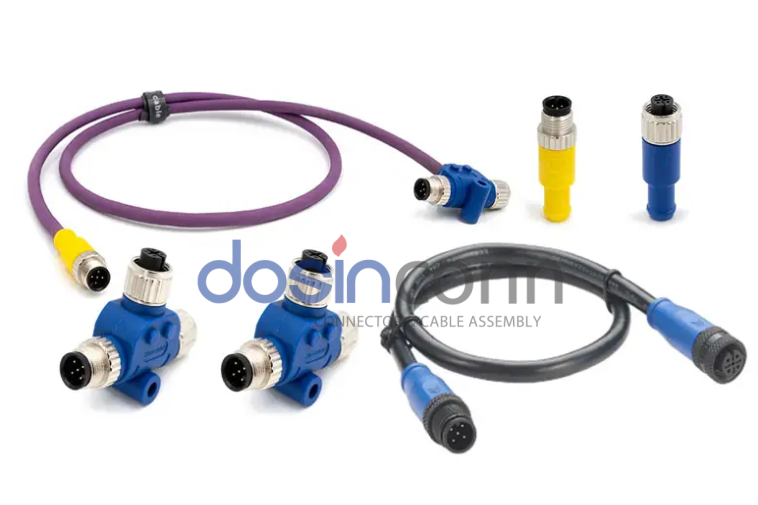

一、 NMEA 2000 网络架构：主干与支线
NMEA 2000 采用的是串行数据总线架构，类似于一条信息高速公路，所有的设备都通过特定的“出口”进行数据交换。
- 主干网（Backbone）： 贯穿船身的主电缆，是数据流向的命脉，两端必须安装端接器。
- 支线（Drop Cable）： 从 T 型头引出，连接到具体设备（如雷达、仪表）的短电缆。长度通常严格限制在 6米 以内。
- 电源节点： 网络通常从中间某处引入 12V 直流电，以平衡电压降。
二、 电缆选型：Micro、Mid 还是 Mini？
并非所有的 NMEA 2000 电缆物理规格都一致。规格的选择直接决定了网络的最大承载长度与电压降稳定性。
- Micro 电缆（最常用）： 适合大多数中小型船只。其直径较小，易于在狭窄的舱壁中穿行，支持主流的 M12 连接器。
- Mini 电缆（重型）： 线径更粗，电阻更低。如果你拥有一艘大型游艇，且主干网长度超过 20米，Mini 电缆能有效降低电压降，确保远端设备正常供电。
三、 T型头：网络的中转站
T 型头是连接主干网和支线的桥梁。在选择时，请务必关注以下三个关键点：
- 密封等级： 必须达到 IP67 或更高。机舱内的油污、高湿度和盐雾是廉价连接器的天敌。
- 自锁结构： 带有金属滚花的螺纹圈能提供更好的抗震性，防止船舶在高速颠簸中导致连接松动。

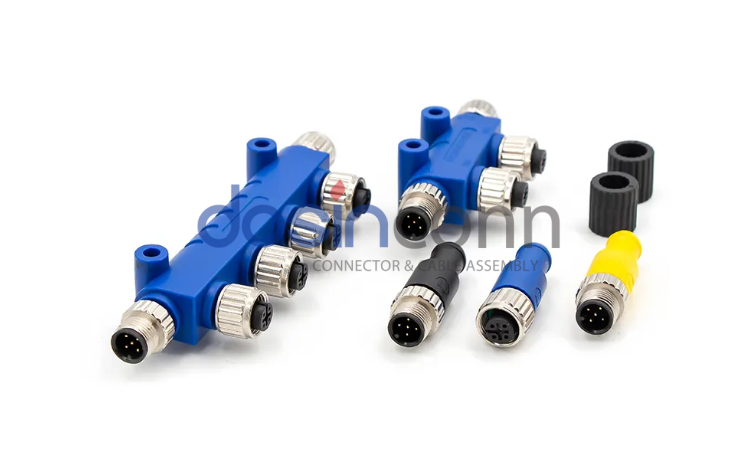

- 多位 T 型头： 如果你在仪表台后面有多个设备，使用“一拖二”或“一拖四”的集成 T 型头可以节省大量空间并显著减少物理故障点。
四、 端接器：非装不可的 120Ω 电阻
很多 DIY 爱好者会漏装端接器，或者只在单端安装。这是导致网络信号“反射”和产生逻辑乱码的头号元凶。
- 原理： NMEA 2000 网络的物理层两端各需要一个 120Ω 的电阻来吸收多余信号能量，防止回波。
- 选型： 标准做法是主干两端各安装一个。如果你的主干末端直接连入设备，可以使用带电阻的“在线端接器”。
NMEA 2000 核心硬件参数对照表
| 组件 | 关键技术指标 | 德索专业建议 |
|---|---|---|
| 主干电缆 | 22AWG/24AWG 屏蔽双绞线 | 长距离传输务必选用带金属编织屏蔽层的电缆以抗干扰 |
| 连接器端子 | M12 标准 5 芯布局 | 选用金标端子，彻底防止盐雾导致的氧化接触不良 |
| T 型头损耗 | 低插拔损耗 (<0.1dB) | 优先选择整体注塑成型工艺，防水性能更稳定 |
| 端接电阻值 | 120Ω ± 10% | 检查是否带有 LED 指示灯，可实时判断网络电源状态 |
NMEA 2000 网络的优势在于其强大的扩展性，但这种扩展性必须建立在高质量的物理硬件之上。每一个劣质的 T 型头或一根电压降过大的电缆，都可能成为船舶电子系统的隐形威胁。德索精密工业深耕海洋互连领域，提供符合国际标准、耐盐雾、抗腐蚀的全系列 NMEA 2000 兼容连接器与线束。如果您在设计复杂的船舶主干网布局时遇到挑战，或需要针对特殊环境定制连接方案，欢迎致电德索精密工业专家热线 400-6263-698 进行技术咨询。我们愿意用精密的品质，为您的每一次出航保驾护航。
