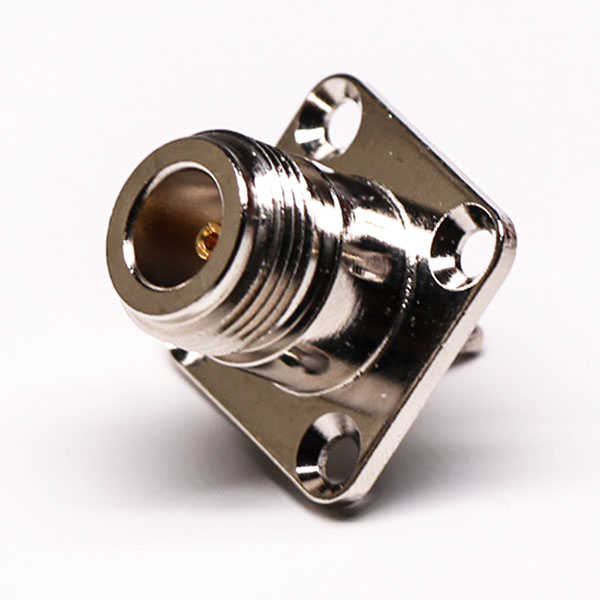

N型法兰连接器母头四孔法兰压接式接同轴线缆 DOSIN-805-0339

N型法兰连接器母头四孔法兰压接式接同轴线缆 DOSIN-805-0339


料号:DOSIN-805-0339
标签:N型法兰连接器母头四孔法兰压接式接同轴线缆 DOSIN-805-0339

产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 频率高达DC-11GHz,阻抗为50欧姆,使用性能极佳;

  • 螺纹连接方式保证在振动环境中的耐用性和使用稳定性;

  • 中等尺寸连接器,用于工防、工业和消费电子等多个领域;

产品参数

温度范围 -55°C to 155°C(PE Cable -40°C to 85°C)
震动 100m/S2 (10 to 500 Hz)
特性阻抗 50Ω
频率范围 DC~11GHz
工作电压 1000Vr.m.s
耐压 2500Vr.m.s
中心接触电阻 ≦1mΩ
外导体电阻 ≦1mΩ
绝缘电阻 ≧5000MΩ
中心导体保持力 ≦0.56N
插入损耗 ≤0.24dB(6GHz)
电压驻波比 直式 ≤1.15/6GHz
电压驻波比 弯式 ≤1.25/6GHz
耐用性 ≧500次

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀金
绝缘体 聚甲醛
中心针 黄铜 镀金
